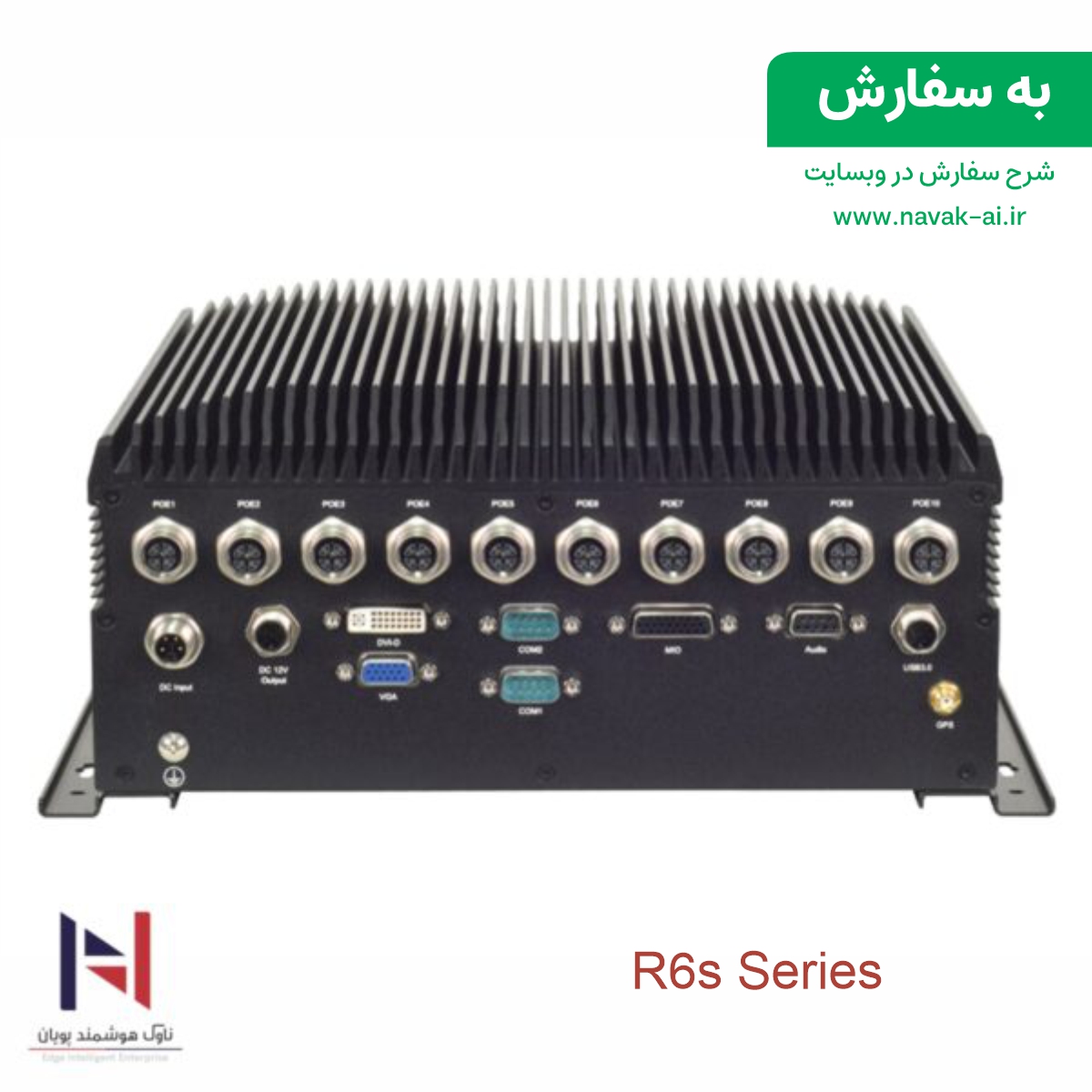

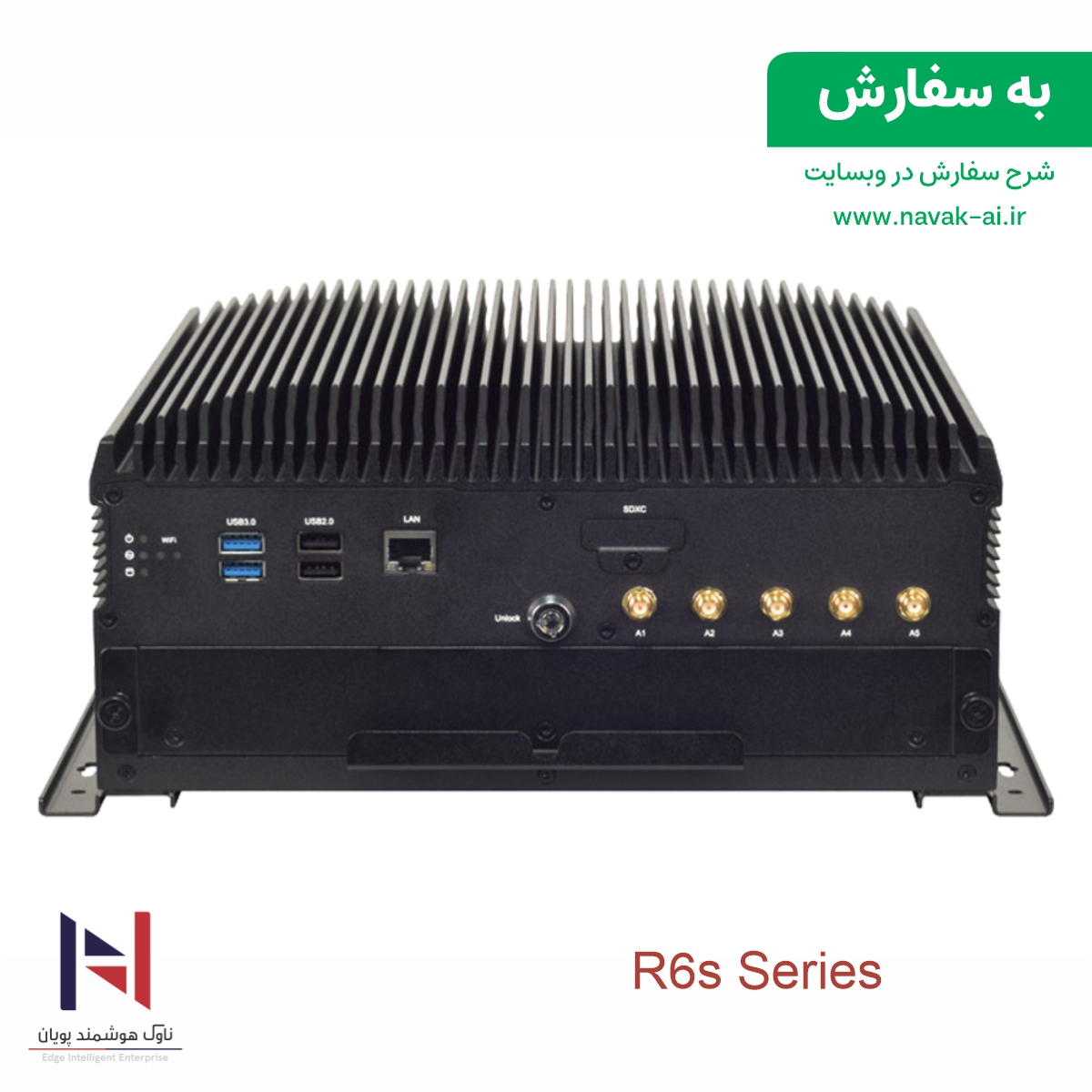

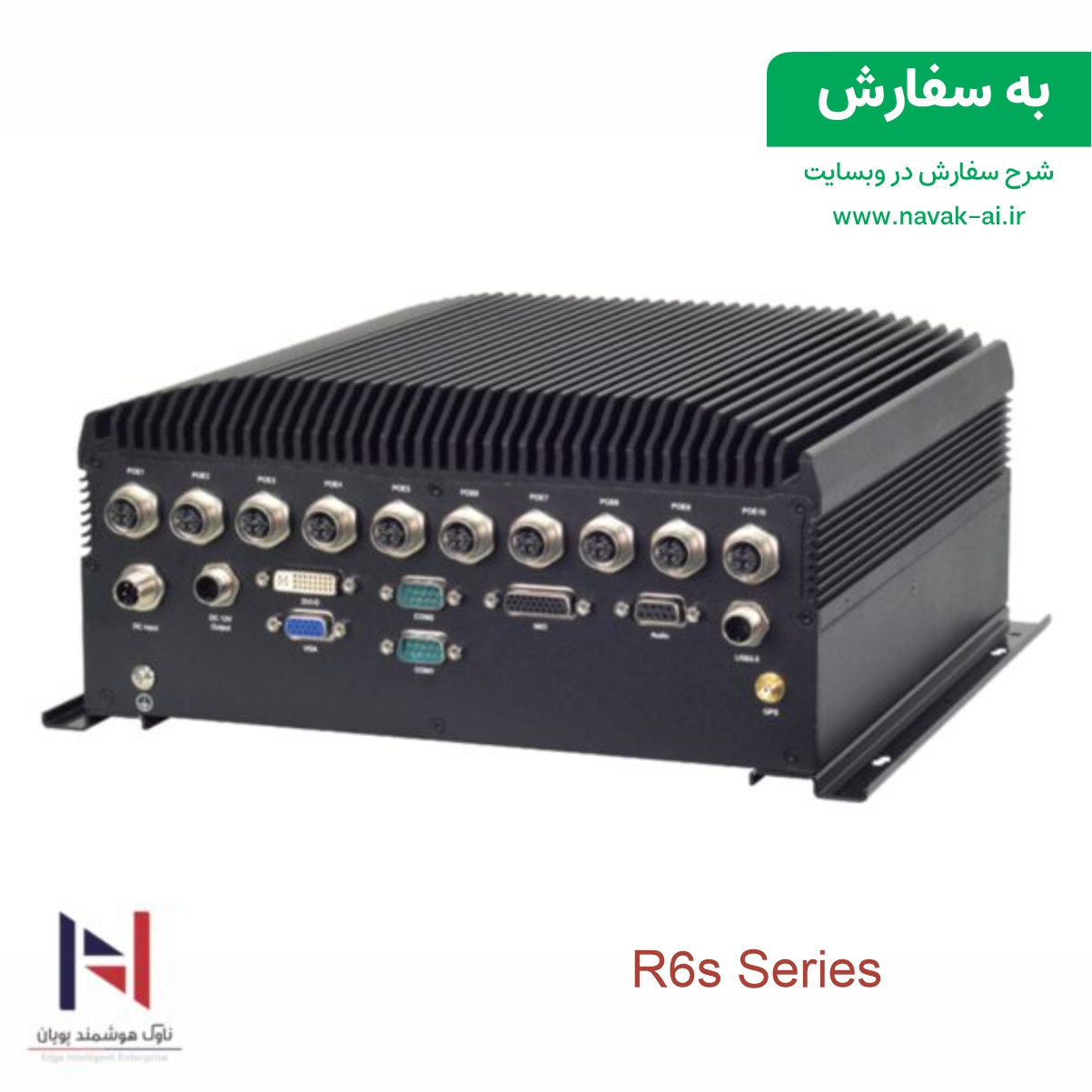

R6s
R6s - تصویر 2

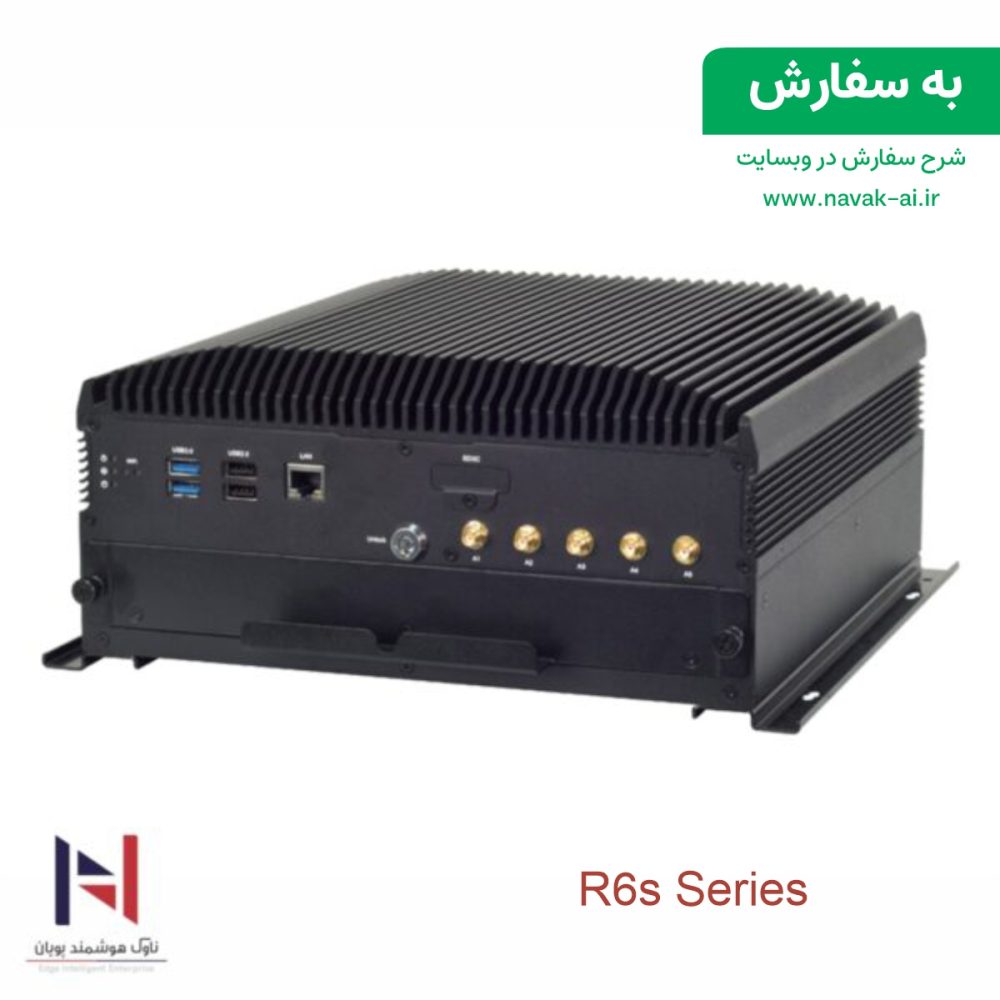

R6s - تصویر 3

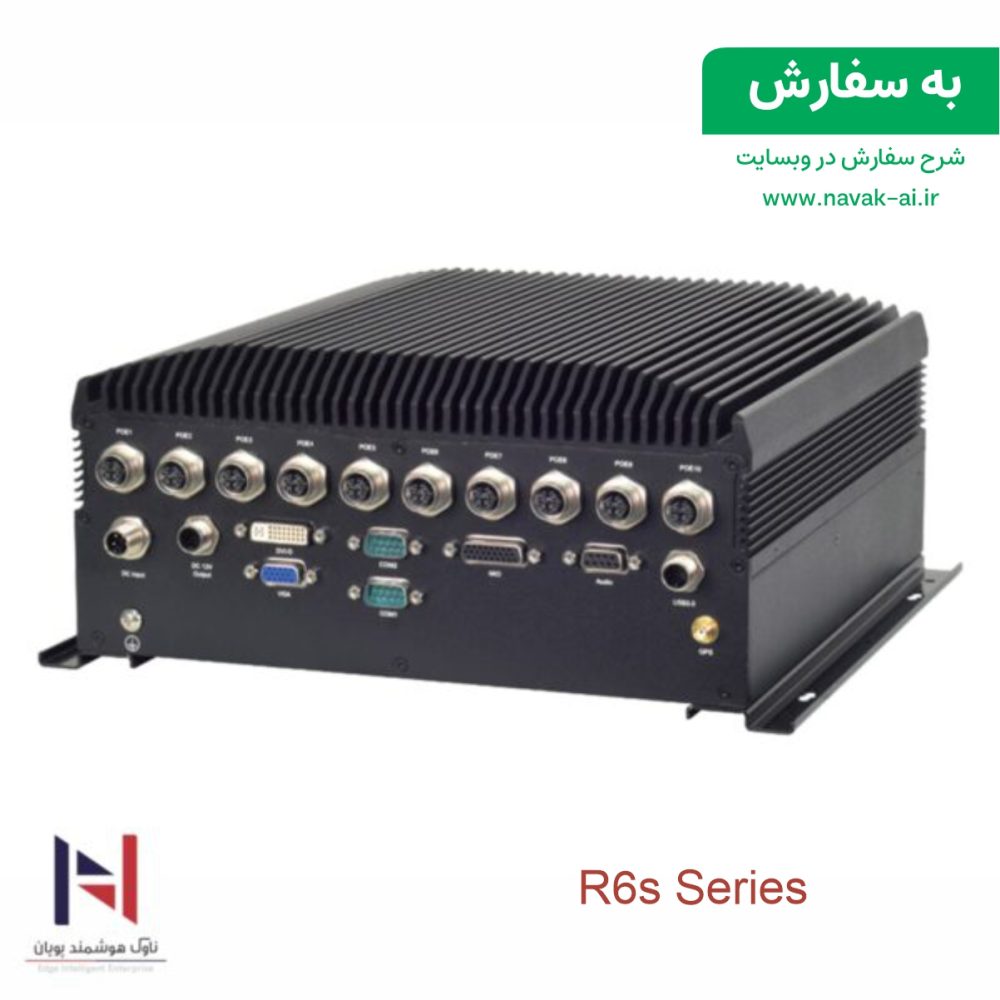

R6s - تصویر 4

R6s

کامپیوتر درون‌ریلی با گواهینامه EN50155 و پردازنده Intel® Core i7-7600U

  • Intel® Core i7-7600U Processor
  • Certified with EN50155 and EN45545 standard
  • 10x rugged PoE ports with M12 connectors
  • 3 x Mini-PCIe slots with SIM card readers
  • Wide range operating temperature from -40 to 70°C
  • Onboard GPS receiver module and G-sensor
  • 1x Removable 2.5” drive bay
  • Built-in CAN bus port
  • Rich I/O: 2x USB 2.0, 2x USB 3.0, 2 x COM, DIO, Audio, VGA, DVI-D
  • Built in wall mount kit
دسته ها: , برند:
توئیترلینکدینواتس اپتلگرامایمیل
دانلود Usermanual
دانلود Datasheet

Overview

کامپیوتر صنعتی R6S مخصوص ناوگان ریلی | سیستم بدون فن با پردازنده Intel Core i7

سیستم R6S به‌طور ویژه برای کاربردهای ریلی و Rolling Stock طراحی شده است و پس از انجام آزمایش‌های گسترده در برابر لرزش و ضربه، موفق به دریافت تأییدیه استاندارد EN50155 به‌عنوان یک کامپیوتر بدون فن مخصوص ناوگان ریلی شده است.

ویژگی‌های کلیدی R6S:

  • مجهز به پردازنده قدرتمند Intel® Core™ i7-7600U برای ارائه بالاترین سطح عملکرد

  • دارای ۱۰ پورت M12 PoE برای اتصال ایمن و پایدار

  • یک محفظه ذخیره‌سازی Removable 2.5” Drive Bay با پشتیبانی از ۲ فضای ذخیره‌سازی

  • پورت‌های متنوع برای توسعه و ارتباطات شامل:

    • ۲ پورت COM

    • خروجی‌های تصویری DVI-D / VGA

    • پورت‌های USB و DIDO

کاربردها:
سیستم R6S یک انتخاب ایده‌آل برای:

  • کنترل و مانیتورینگ ناوگان ریلی

  • اینفوتیمنت (سیستم‌های سرگرمی و اطلاع‌رسانی داخل قطار)

  • نظارت تصویری و Video Survelliance

  • مدیریت ناوگان (Fleet Management)

این سیستم با ترکیب قدرت پردازشی بالا، پورت‌های غنی و طراحی مقاوم، پاسخی کامل به نیازهای محاسباتی صنعت ریلی است.

Specifications

Processor System
CPUCore™ i7-7600U
FrequencyUp to 2.8 GHz
Core NumberDual-core
ChipsetSoC
BIOSAMI SPI Flash BIOS
Processor GraphicsIntel integrated HD Graphics 620



Fanless
 Yes
Memory
Memory TechnologyDDR4 2400 MHz SO-DIMM Socket x1
Memory CapacityUp to 16GB (Factory default: 16GB pre-installed)
Ethernet
ControllerIntel i210IT x4
Speed10/100/1000 Mbps
InterfaceRJ45 (LAN) x1, M12 X-coded (PoE) x10
PoEIEEE 802.3af (R6SA max 120W, R6SB max 80W, R6SC max 150W)
Storage
TypeSATA
InstallationRemovable 2.5” drive bay x1 for 2x storages (HDD/SSD is not included)
TypemSATA, SDxC
InstallationmSATA (Factory default: 128GB pre-installed), SDxC x1
I/O
DisplaySKU A: VGA x 1, resolution up to 2048 x 1536, DVI-D x 1, resolution up to 1920 x 1200
SKU B/C: 2x HDMI, 1x resolution up to 3840 x 2160
LANGbE RJ45 x1
AudioMic-in and Line-out with 2-watt by HD Audio
Serial I/OSKU A: 2 x RS232(default)/422/485 x 2 with RI/5V by DB9 (male), SKU B/C: 4 x RS-232/422/485
GPSu-blox NEO-M8N; 3 GNSS (GPS, Galileo, GLONASS, BeiDou), default @ GPS + GLONASS dual band
G-sensorADXL 345
CANOptional CAN Bus J1939/J1708 x1
MIO7x DI 12V TTL selectable, 7x DO 24V TTL, Max. 100mA 2x IGN-DI of ignition control to MCU
AntennaSMA antenna hole x6 (includes GPS+GLONASS x1)
USBFront: USB 2.0 Type A x2, USB 3.0 Type A x 2
Rear: SKU A: 1 x USB2.0 type A with 900mA, SKU B/C: N/A



Expansion
Mini-PCIe / M.2R6SA:2 x full size mini PCIe with dual SIM slot(total: 4xSIM);
R6SB/R6SC: 4 x M.2 socket with 1 SIM on each for LTE, 1 x
full size mini PCIe for Wi-Fi



Power
ConnectorM12 K-coded (Ground, DC_IN, Ground, IGN, Chassis Ground)
InputSKU A: Input Rated: 32-96Vdc;
SKU B: Input Rated: 24~36Vdc;
SKU C::Input Rated: 72~110Vdc
OutputSKU A: Power source output from system @ DC + 12V/ 2A by M12 A-coded (5 pins, +, -, car speed pin & direction pin from NEO-M8L GPS, male) x1, SKU B/C: N/A



Cooling
ProcessorPassive CPU heatsink
SystemFanless design with corrugated aluminum



Environment
Operating Tempera-40~70°C / -40~158°F
Storage Temperature-40~85°C / -40~185°F
Relative Humidity5%~95% @ 40°C / 104°F (Storage Level)
Miscellaneous
Hardware MonitoringYes
Internal RTC with Li BatteryYes



Mechanical
Dimension (W x H x D)272.4 x 121.3 x 230 mm (10.72” x 4.77” x 8.97”)
Weight20.8 kg (with power brick)
MountingWall mount kit



Driver Support
Microsoft WindowsWin 10 IoT
LinuxLinux: Redhat Enterprise 5, Fedora 14. Linux Kernel 2.6.18 or later



Certification
EMCCE Class A, FCC Class A, RoHS
SafetyE13 include ISO 7637-2
CertifiedMIL-STD-810G, EN 50155, EN 45545, EN 50121
ComplianceIP-50 Compliant



Order Information

R6S-AIntel Core i7-7600U Processor, 2x miniPCIe socket with dual SIM, DC 32~96V power input
R6S-BIntel Core i7-7600U Processor, 1x miniPCIe socket, 4x M.2 with single SIM each, DC 24~36V power input
R6S-CIntel Core i7-7600U Processor, 1x miniPCIe socket, 4x M.2 with single SIM each, DC 72~110V power input
