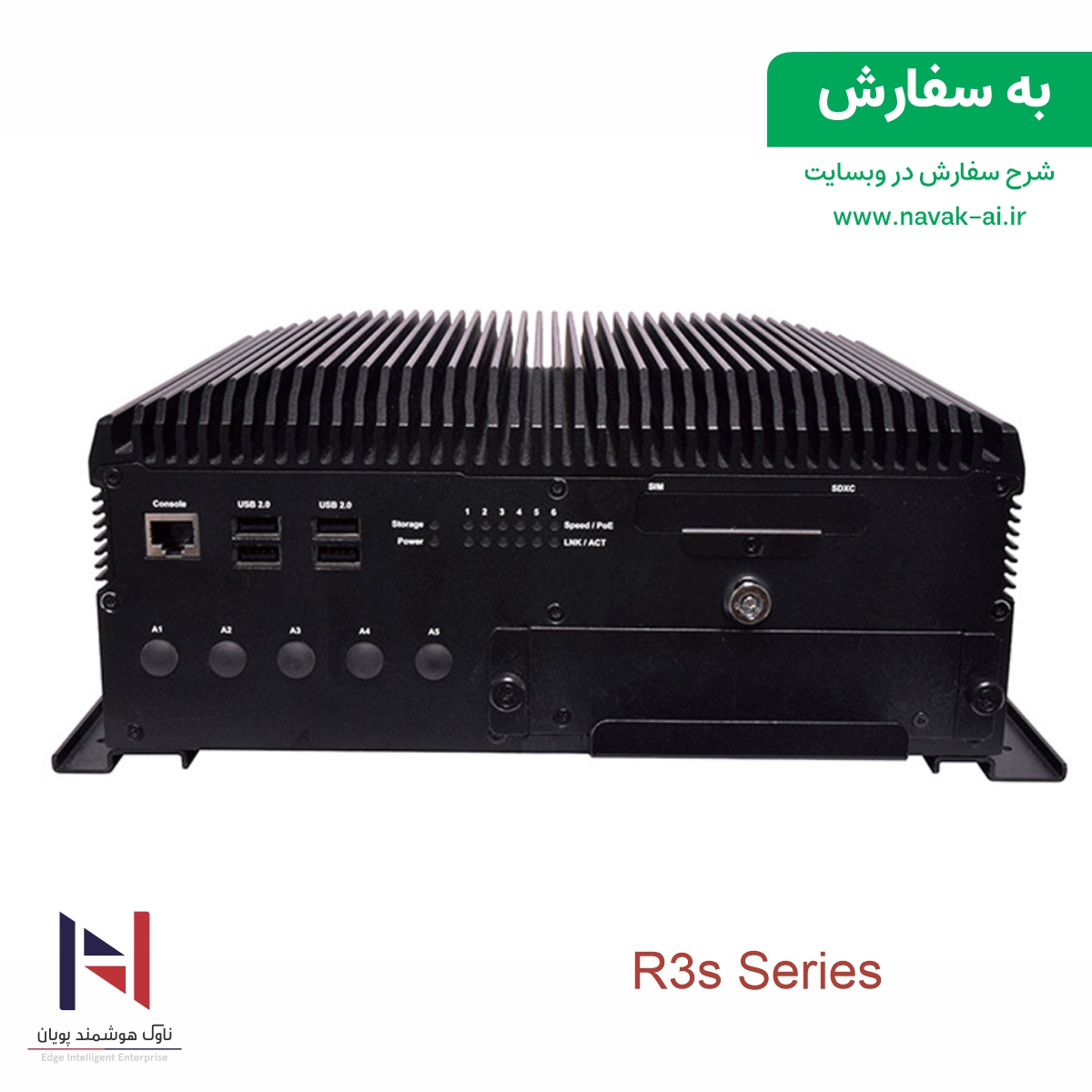

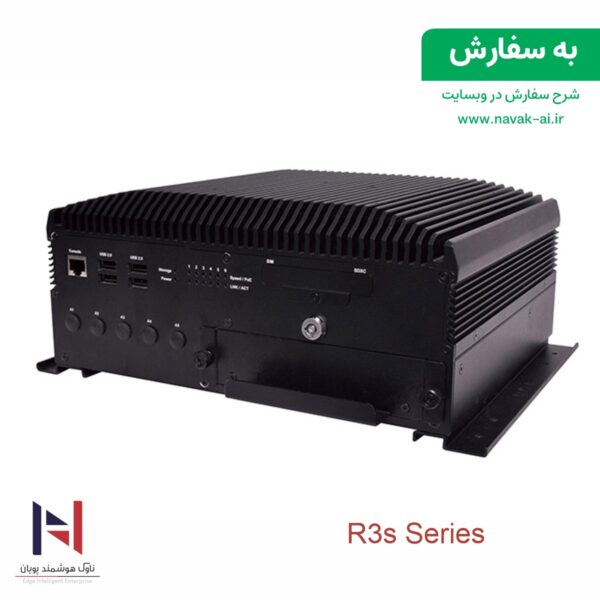

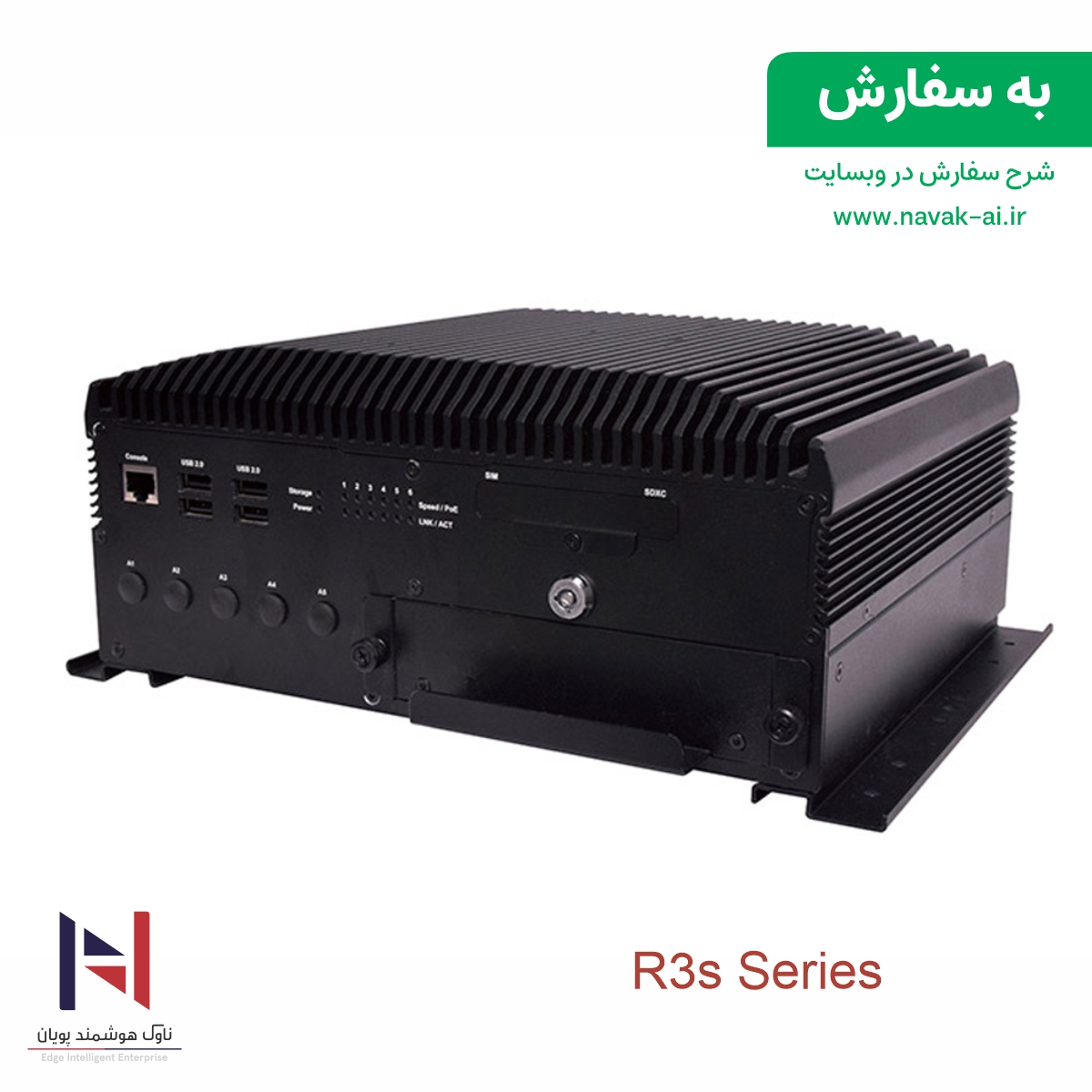

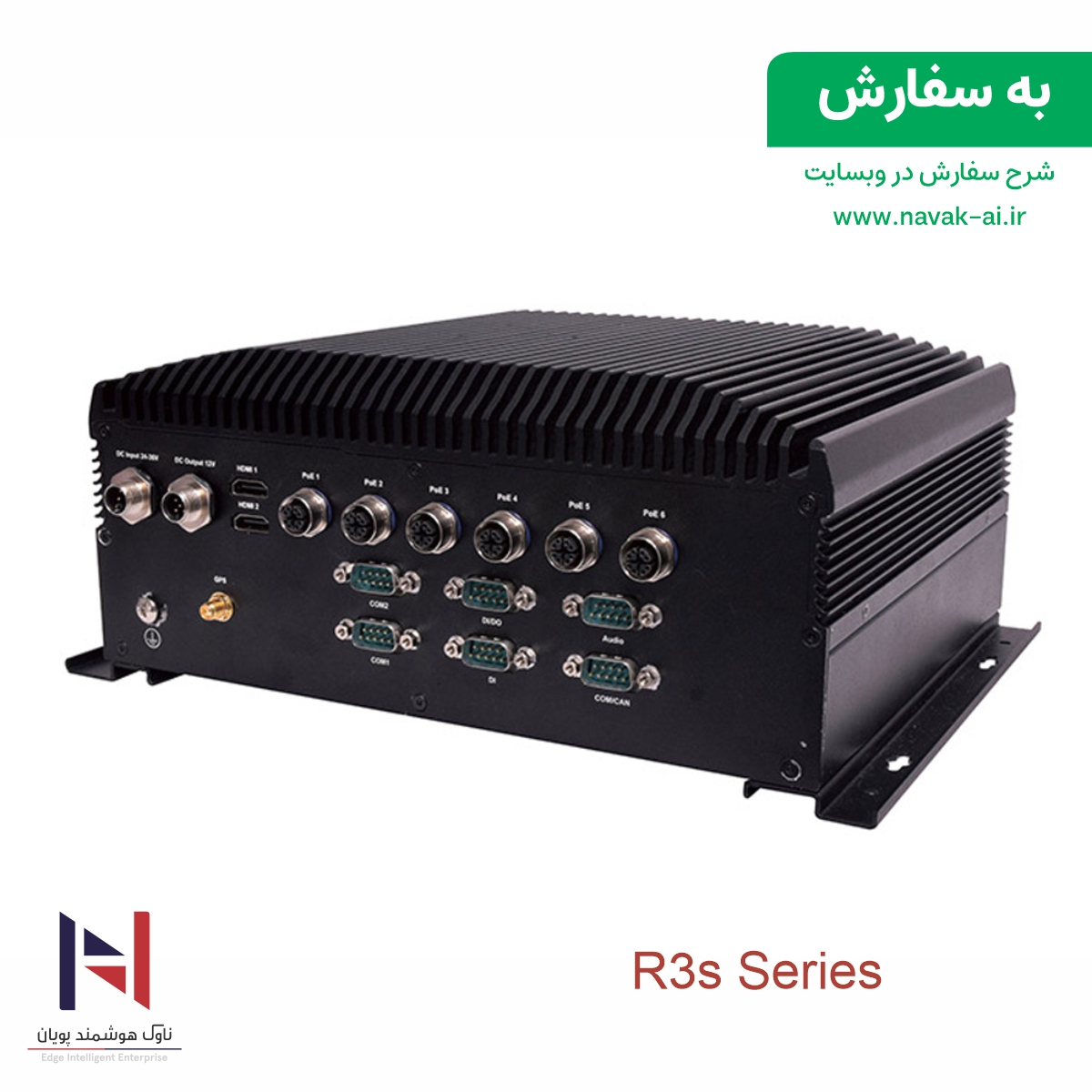

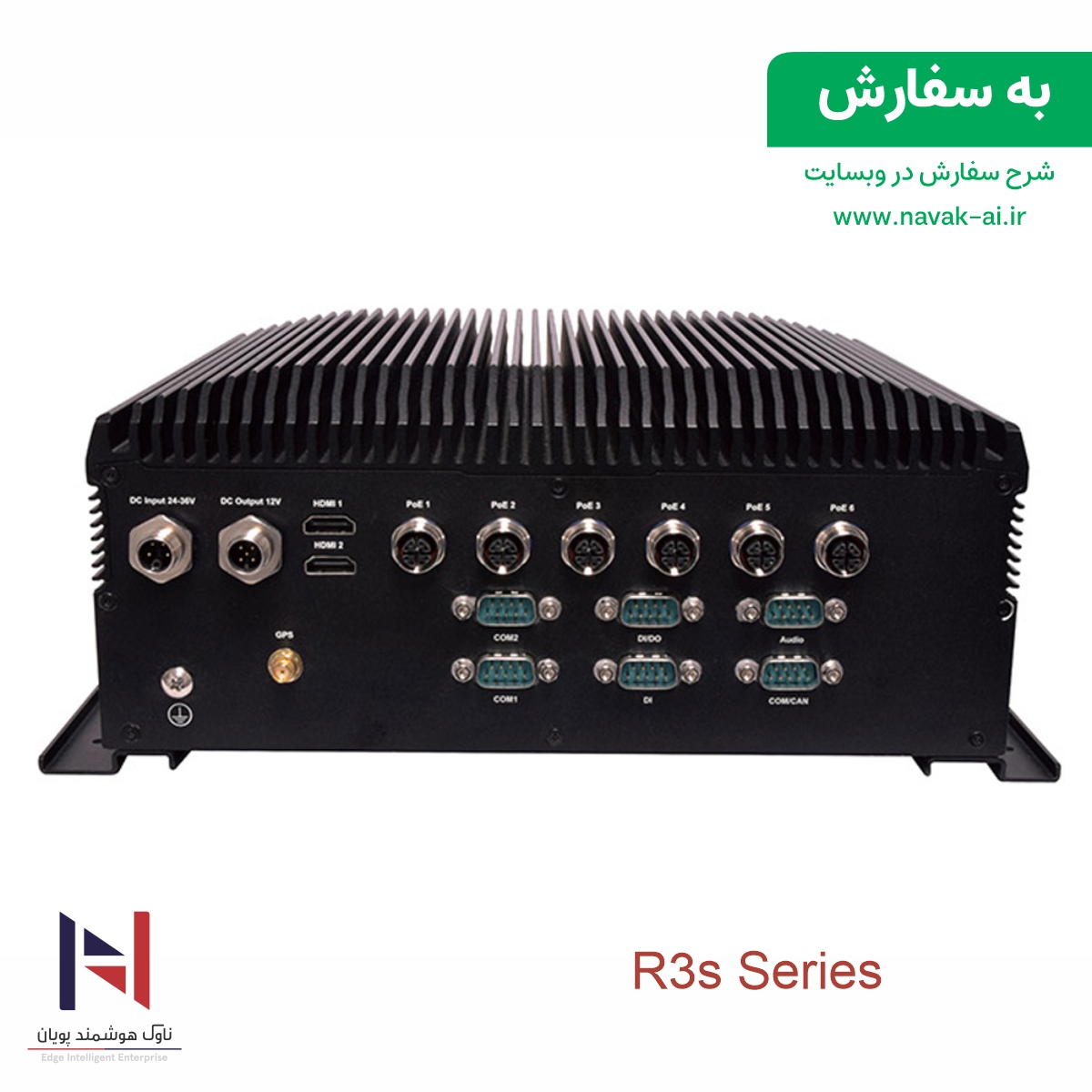

R3s

کامپیوتر صنعتی بدون فن مخصوص ناوگان ریلی با پردازنده Intel® Atom™ x7-E3950

  • Intel® Atom™ x7-E3950 Processor
  • Certified with EN50155, EN50121, EN50125-3 and EN45545
  • Vehicle/Rail NVR with 6x M12-protected PoE/PoE+ ports
  • 2x M.2 Slots with up to 4x SIM card readers
  • Wide range operating temperature from -40 to 70°C
  • 2x HDMI, DI/DO, 3x COM/CAN BUS and 4xUSB
  • 1x external removable HDD/SSD drive bay
  • Support +9~50Vdc or +43~154Vdc power input
راهکارهای هوشمند برای حمل‌ونقل ریلی آینده

Overview

سیستم R3S به‌طور ویژه برای کاربردهای ریلی (Rolling Stock) طراحی شده است و پس از آزمایش‌های گسترده در برابر لرزش و ضربه، موفق به دریافت گواهینامه استاندارد EN50155 به‌عنوان یک کامپیوتر بدون فن مخصوص ناوگان ریلی شده است.

ویژگی‌های کلیدی R3S:

  • مجهز به پردازنده کم‌مصرف و کارآمد Intel® Atom™ x7-E3950

  • دارای ۶ پورت M12 PoE/PoE+ برای ارتباطات پایدار و ایمن

  • یک محفظه ذخیره‌سازی Removable 2.5” Drive Bay برای هارد یا SSD

  • پشتیبانی از پورت‌های متنوع I/O و توسعه بی‌سیم LTE

  • پورت‌های کاربردی شامل:

    • چندین پورت COM

    • دو خروجی ویدئویی HDMI

    • پورت‌های USB و DIDO

کاربردها:
سیستم R3S گزینه‌ای ایده‌آل برای:

  • کنترل و مانیتورینگ ناوگان ریلی

  • اینفوتیمنت (اطلاع‌رسانی و سرگرمی مسافران)

  • نظارت تصویری (Video Surveillance)

  • مدیریت ناوگان (Fleet Management)

این دستگاه با ترکیب طراحی مقاوم، مصرف انرژی بهینه و قابلیت‌های توسعه پیشرفته، یک راه‌حل کامل برای نیازهای پردازشی در صنعت ریلی محسوب می‌شود.

Specifications

Processor System
CPUAtom™ x7-E3950
Frequency1.6 GHz
Core Number  Quad-core
BIOSAMI SPI Flash BIOS
ChipsetSoC
Processor GraphicsIntel integrated HD Graphics 505



Fanless
Yes
Memory
TechnologyLPDDR4 up to 2400 MHz
Max. CapacityUp to 8GB (Factory default: 8GB)



Ethernet
ControllerIntel i210IT x6
Speed10/100/1000 Mbps
InterfaceRJ-45
PoEIEEE 802.3af POE ports M12 X-coded x6 (any 3 or 4 ports support IEEE 802.3at PoE+)



Storage
TypeSATA
InstallationRemovable 2.5” drive bay x1 (HDD/SSD is not included)
TypemSATA
InstallationmSATA socket x1 (default 128 GB)



I/O
DisplayHDMI x2
LANGbE RJ45 x1
PoEIEEE 802.3af standard PoE ports x6 (any 3 or 4 ports support IEEE 802.3at PoE+)
AudioDB9
Serial I/OCOM1: RS-232/422/485
COM2: RS-232/422/485
COM3: RS-232/CAN
GPSu-blox NEO-M8N; 3 GNSS (GPS, Galileo, GLONASS, BeiDou), default @ GPS + GLONASS dual band
G-sensorADXL 345
CANOptional CAN Bus J1939 / J1708 x1
Digital I/O12x DI 12V TTL selectable, 4x DO 12V Level TTL
2x 12V with 1A dry relay
USBUSB 2.0 Type A x4
AntennaSMA antenna hole x5 (includes GPS+GLONASS x1)
Expansion
M.22x M.2 3042 B Key



Power
Connector12 K-coded (Ground, DC_IN, Ground, IGN, Chassis Ground)
InputSKU B: Input Rated: +9~50Vdc
SKU C: Input Rated: +43~154Vdc
Output12V/1A DC out



Cooling
Processorpassive CPU heatsink
Systemfanless design with corrugated aluminum



Environment
Operating Temperature-40~70°C / -40~158°F
Storage Temperature-40~85°C / -40~185°F
Relative Humidity5%~95% @ 40°C / 104°F (Storage Level)
Miscellaneous
Hardware MonitoringYes
Internal RTC with Li BatteryYes



Mechanical
Dimension (W x H x D)272.4 x 114.3 x 228 mm (10.72” x 4.5” x 8.97”)
Weight7 kg
MountingWall mount kit
Driver Support
Microsoft WindowsWin 10 IoT
LinuxLinux: Redhat Enterprise 5, Fedora 14. Linux Kernel 2.6.18 or later



Certification
EMCE13, CE Class A, FCC Class A, RoHS
CertifiedMIL-STD-810G, EN50155, EN50121-3-2, EN50121-4, EN50125-3, EN 45545



Order Information

R3SBIntel Atom™ x7-E3950 Processor, 6x M12 X-coded IEEE 802.3af PoE port (any 3 ports support IEEE 802.3at PoE+), 2x M.2 3042 B key socket with dual SIM each, +9~50Vdc power input
R3SCIntel Atom™ x7-E3950 Processor, 6x M12 X-coded IEEE 802.3af PoE port (any 4 ports support IEEE 802.3at PoE+), 2x M.2 3042 B key socket with dual SIM each, +43~154Vdc power input
